INSTRUMENT PENTRU ANALIZA VIDEO

Acceseaza meniul pentru utilizarea aplicatiei sau pentru instructiuni de functionare.

☰ open

INSTRUMENT ANALIZA IMAGINE Untitled Document

INSTRUCTIUNI DE UTILIZARE

O mare parte din datele obţinute experimental, prin măsurare directă, reprezintă distanţe, unghiuri şi timpi.
Sunt fenomene fizice care se desfăşoară fie într-un timp prea mic ca să poată fi înregistrate cu un cronometru obişnuit, fie se desfăşoară într-un timp prea mare, iar culegerea datelor experimentale necesită, în consecinţă, un timp la fel de mare.
Analiza vizuală a unui fenomen poate fi făcută şi făra a fi nevoit să realizezi efectiv experimentul care evidenţiază fenomenul.

Aplicaţia permite măsurarea timpului, a distanţelor şi a unghiurilor corespunzător unei înregistrări video în format MPEG-4 sau a distanţelor şi a unghiurilor corespunzător unei imagini suportată de un browser web.
Funcţionarea aplicaţiei are loc prin intermediul unui browser web şi nu necesită nicio configurare suplimentară sau plug-in suplimentar.
A fost testată cu succes pe Google Chrome (Windows/IOS), Opera (Windows/IOS), Safari (macOS/iPadOS) şi Microsoft Edge (Windows/IOS). ANALIZA VIDEO este destinată înregistrărilor video, iar ANALIZA IMAGINE este destinată înregistrărilor de tip imagine. Pentru dispositive mobile cum ar fi smartphone/tabletă se recomandă varianta pentru smartphone. Înregistrarea video poate fi selectată din înregistrările stocate pe device-ul respectiv sau poate fi obţinută, în timp real, prin intermediul camerei video a device-ului (smartphone/tabletă).

Încărcarea înregistrării în aplicaţie şi controlul rulării acesteia

Încărcarea înregistrării (video/imagine) se face prin intermediul butonului <Alege fisierul> care poate fi găsit prin deschiderea meniului.

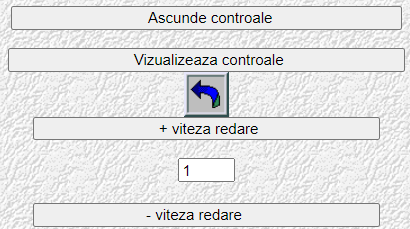

Grupul de butoane <Ascunde controale – Vizualizeaza controale> permite ascunderea/vizualizarea controalelor player-ului video. Este utilă ascunderea controalelor când se fac măsurători de distanţă/unghi pentru a evita rularea înregistrării video.

Grupul de butoane <+ viteza redare – - viteza redare> permite modificarea vitezei de redare a fişierului video. Valoarea implicită este viteza reală cu care a fost efectuată înregistrarea video.

Pentru măsurarea corectă a distanţelor/unghiurilor trebuie ca distanţele şi unghiurile respective sa fie coplanare cu distanţa reper.

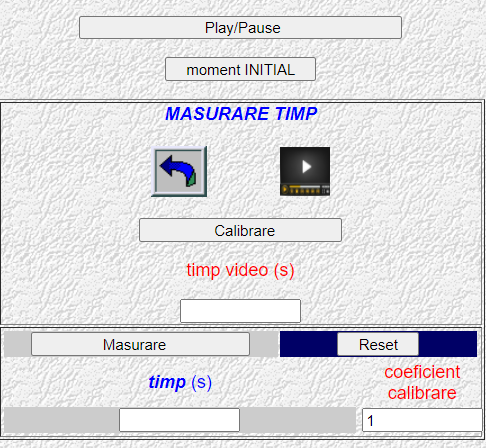

Măsurarea timpului
Sunt posibile două modalităţi de măsurare a timpului: modalitatea de tip cronometru şi modalitatea de tip setare a timpului corespunzător intervalului dintre două momente ale înregistrării video.

Modalitatea de tip cronometru presupune înregistrarea timpului scurs de la un moment ales (prin click/touch pe suprafaţa înregistrării video; începe rularea înregistrării video de la momentul respectiv) şi momentul final (din nou click/touch pe suprafaţa înregistrării video).

Este o modalitate care poate da unele erori datorate dispozitivului folosit şi vitezei de reacţie a utilizatorului.

Modalitatea de tip setare a timpului presupune alegerea unui moment initial (cu ajutorul controalelor player-ului video), marcarea lui prin acţionarea butonului <momen INITIAL>, iar apoi alegerea unui moment final (cu ajutorul controalelor player-ului video) şi marcarea lui prin acţionarea butonului <momen FINAL>

Precizia măsurătorii este legată de numărul de cadre pe secundă cu care a fost realizată înregistrarea; de exemplu, la 30 de cadre pe secundă eroarea de măsură este de 1/30 dintr-o secundă.

Butonul <Calibrare> - Permite calibrarea timpului de rulare al fisierului video in browser.
În mod obişnuit operaţia nu este necesară având în vedere că player-ul redă în timp real filmul (coeficient de calibrare 1). Modificarea vitezei de redare modifică automat coeficientul de calibrare nefiind necesară nicio altă intervenţie.
Pentru calibrare manuală :

apăsati butonul <Calibrare> ceea ce determină apariţia mesajului “calibrare”

apăsaţi butonul <Play/Pause> şi aşteptaţi rularea în întregime a filmului apăsaţi, imediat, butonul <Play/Pause> pentru a opri procesul şi a determina afişarea coeficientului de calibrare.

Butonul <Masurare> - Permite măsurarea timpului de rulare a unei secvenţe de timp corespunzătoare fisierului video.
Pentru măsurare :

apăsati butonul <Masurare> ceea ce determină apariţia mesajului “măsurare”

apăsaţi butonul <Play/Pause> şi aşteptaţi rularea secvenţei dorite sau click/touch pe suprafaţa înregistrării video

apăsaţi, imediat, butonul <Play/Pause> pentru a opri procesul şi a determina afişarea timpului sau click/touch pe suprafaţa înregistrării video

Când este activă funcţia măsurare apăsarea tastelor <S> sau <D> modifică secvenţa de început al rulării clipului video (S-înapoi/D-inainte).

Butonul <Reset> - Permite resetarea timpului de rulare . Nu este necesară operaţia în vederea unei noi înregistrări.

Butonul <Play/Pause> - Permite oprirea/pornirea înregistrării video (fără a fi nevoie să utilizaţi controalele player-ului video). Controlul este asociat operaţiei de măsurare a timpului.

Butonul <moment INITIA/FINAL> - Permite măsurarea timpului de rulare a unei secvenţe de timp prin setarea momentelor initial şi final corespunzător secvenţei respective.
Pentru măsurare :

apăsaţi butonul <moment INITIAL> după ce aţi ales (folosind controalele player-ului video) momentul initial al secvenţei video

apăsaţi butonul <moment FINAL> după ce aţi ales (folosind controalele player-ului video) momentul final al secvenţei video.

În această etapă, dacă doriţi, puteţi apăsa tasta space (varianta desktop) pentru ca player-ul să intre în modul “fullscreen”, dar este o solutie care poate să nu functioneze!

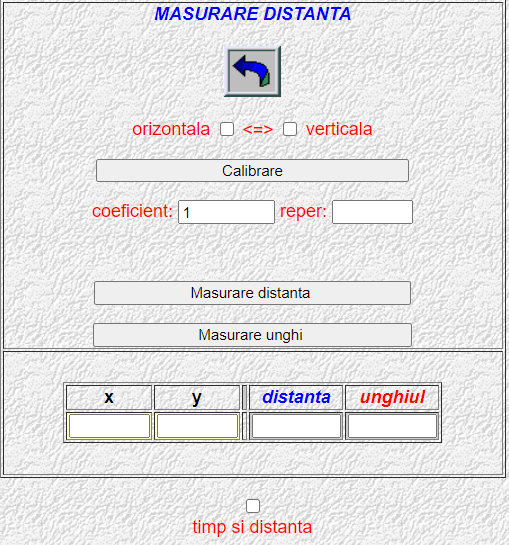

Măsurarea distanţei/unghiului
Permite măsurarea oricărei distanţe dintre două puncte, care aparţin înregistrării video/imagine şi a oricărui unghi care poate fi delimitat în cadrul înregistrării video/imagine. Măsurarea distanţei dintre două puncta se bazează pe stabilirea coordonatelor capetelor segmentului de dreaptă respective. Măsurarea unghiului se bazează pe stabilirea coordonatelor a trei puncte (vârful unghiului şi două puncta care aparţin celor două laturi). Coordonatele respective se obţin prin click/touch după stabilirea cursorului în poziţia dorită.
Pentru măsurarea corectă a distanţelor/unghiurilor trebuie ca distanţele şi unghiurile respective să fie coplanare cu distanţa reper, iar planul imaginilor înregistrate trebuie să fie parallel cu planul de înregistrare al dispozitivului cu care s-au obţinut imaginile.

La versiunea smartphone este util, pentru acurateţea măsurătorilor, activarea imaginii cursorului. De exemplu, pentru Samsung S5 sau ulterioare activarea se face: Setări > Accesibilitate > Dexteritate şi interacţiune > Meniu asistent – Activat.

Butoane validare orizontala/verticala – validarea va determina măsurarea distanţei, doar, pe orizontală respective vertical.

Butonul <Calibrare> - Permite calibrarea distanţei în raport cu o distanţă reper identificată pe imagine. Pentru această operaţie este utilă ascunderea controalelor player-ului.
Înainte de apăsarea butonului calibrare introduceţi valoarea distanţei reper.
Pentru calibrare :

apăsaţi butonul <Calibrare>

faceţi click/touch pe cele două capete ale distanţei reper din imagine

va fi afişat coeficientul de calibrare

Butonul <Masurare distanta> - Permite măsurarea distanţei în raport cu o distanţă reper identificată pe imagine.
Pentru această operaţie este utilă ascunderea controalelor player-ului.
Pentru măsurare :

apăsaţi butonul <Masurare distanta>

faceţi click/touch pe cele două capete ale segmentului de dreaptă corespunzător distanţei din imagine

va fi afişată distanţa respective

Butonul <Masurare unghi> - Permite măsurarea unui unghi identificat, pe imagine, prin poziţia a trei puncte: două puncte aparţin fiecărei laturi a unghiului, iar un punct este vârful unghiului.
Pentru această operaţie este utilă ascunderea controalelor player-ului.
Nu este necesară nicio operaţie de calibrare.
Pentru măsurare :

apăsaţi butonul <Masurare unghi>

faceţi click/touch pe un punct care aparţine unei laturi a unghiului

faceţi click/touch pe un punct care reprezintă vârful unghiului

faceţi click/touch pe un punct care aparţine celeilalte laturi a unghiului

va fi afişată valoarea unghiului în grade sexagesimale

Butonul validare timp si distanta – validarea va determina măsurarea, concomitant, a distanţei distanţei şi a timpului. Pentru aceasta se vor urma instrucţiunile de la măsurarea distanţei şi măsurarea timpului prin modalitatea de tip cronometru.
Meniul specific
Dublu click (pentru varianta desktop, în zona imaginii/videoclip-ului) – determină apariţia unui meniu din care puteţi selecta operaţia de măsurare pe care doriţi să o faceţi fără să mai fie nevoie să apelaţi la butoanele respective. În cazul în care imaginea/videoclip-ul intră în modul fullscreen apăsaţi tasta Escape şi apoi veţi putea beneficia de meniul specific.

Touchcancel (pentru varianta smartphone: menţineţi apăsat degetul pe display, în zona imaginii/videoclip-ului) - determină apariţia unui meniu din care puteţi selecta operaţia de măsurare pe care doriţi să o faceţi fără să mai fie nevoie să apelaţi la butoanele respective. În cazul în care apare un meniu contextual închideţi-l, prin touch în afara lui şi apoi veţi putea beneficia de meniul specific.

Analiza video 2
Aplicaţia permite măsurarea timpului, a distanţelor şi a unghiurilor corespunzător unei înregistrări video în format MPEG-4 prin selectarea corpului a cărui mișcare este analizată. Are toate funcționalitățile aplicației descrisă anterior și avantajul culegerii/înregistrării automat a numărului maxim de date permis de videoclip. Datele înregistrate pot fi portate, ulterior, direct în aplicația Grafice pentru a putea fi prelucrate. Având în vedere că algoritmul informatic, care permite urmărirea mișcării corpului selectat, se bazează pe analiza punctelor corpului din jurul selecției făcute prin click/touch necesită, pentru o funcționare corectă și cât mai precisă, un contrast evident între corpul respectiv și cadrul înconjurător. Funcţionarea aplicaţiei are loc prin intermediul unui browser web şi nu necesită nicio configurare suplimentară sau plug-in suplimentar. A fost testată cu succes pe Google Chrome (Windows/IOS), Opera (Windows/IOS), Safari (macOS/iPadOS) şi Microsoft Edge (Windows/IOS).Pentru accesarea aplicației prin intermediul PC-ului este necesar să închideți instrumentele pentru dezvoltatori (apăsați tasta F12, de regulă).

Analiza video 3
Aplicaţia permite măsurarea timpului, a distanţelor şi a unghiurilor corespunzător unei înregistrări video în format MPEG-4 prin selectarea corpului a cărui mișcare este analizată. Are toate funcționalitățile aplicației descrisă anterior și avantajul culegerii/înregistrării automat a numărului maxim de date permis de videoclip. Datele înregistrate pot fi portate, ulterior, în aplicații tabelare (cum ar fi Excel) pentru a putea fi prelucrate. Având în vedere că algoritmul informatic, care permite urmărirea mișcării corpului selectat, se bazează pe analiza unui cadru restrâns, care aparține corpului, din jurul selecției făcute prin click/touch necesită precizarea unei direcții de-a lungul căreia se urmărește mișcarea corpului. Cu ajutorul datelor culese/înregistrate se trasează automat graficul distanței în funcîie de timp si suprapus, se poate opta, pentru o funcție de regresie care să aproximeze cât mai bine datele măsurate. Funcţionarea aplicaţiei are loc prin intermediul unui browser web şi nu necesită nicio configurare suplimentară sau plug-in suplimentar. A fost testată cu succes pe Google Chrome (Windows/IOS), Opera (Windows/IOS), Safari (macOS/iPadOS) şi Microsoft Edge (Windows/IOS).Pentru accesarea aplicației prin intermediul PC-ului este necesar să închideți instrumentele pentru dezvoltatori (apăsați tasta F12, de regulă).
